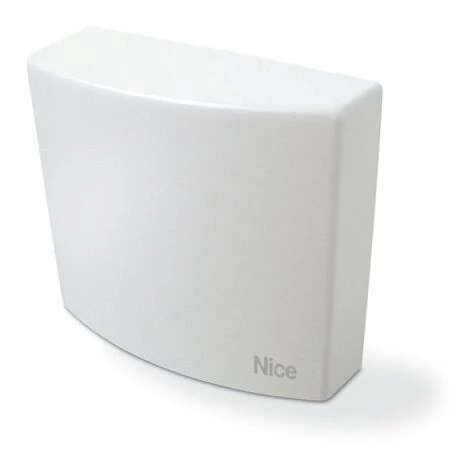

Unité De Commande Mindy NICE TT3N Pour Moteurs De Stores, Capteurs De Climat Extérieur

L&#39unité de commande TT3 permet de contrôler des moteurs asynchrones monophasés à tension de réseau avec des connexions de type COMMUNICATION UP-DOWN, utilisées pour l&#39automatisation de stores, volets, lucarnes et similaires.

La centrale TT3 peut être activée au moyen de deux boutons : un avec une fonction de montée et l&#39autre avec une fonction de descente, ou via Bus (TTBUS). Des capteurs optionnels pour le vent, le soleil et la pluie peuvent contrôler automatiquement l&#39unité de contrôle lorsque les conditions climatiques l&#39exigent  le réglage des seuils d&#39intervention « soleil » et « vent » est possible au moyen de deux trimmers présents dans la centrale.

Après chaque commande, le moteur est maintenu sous tension pendant environ 2,5 minutes, un fin de course électrique dans le moteur ou dans l&#39automatisme arrête le mouvement à la position souhaitée.

Un capteur de vent (« Volo ») ou un capteur spécial vent-soleil (« Volo S ») ou vent-soleil-pluie (« Volo SR ») peut être connecté à l&#39entrée « Capteurs climatiques » (bornes 14-15). Jusqu’à 5 boîtiers de commande peuvent être connectés en parallèle au même capteur, en respectant la polarité des signaux (sur tous les boîtiers de commande, la borne 14 doit être connectée à 14 et la borne 15 à 15).

Régime	230 Vca 50/60 Hz
Puissance maximale des moteurs	600W
Tension du signal (montée, descente, capteurs)	environ 24 Vcc
Température de fonctionnement	-20 ÷ 55 ° C
Dimensions / poids	128,5 x 111,5 x 43,5 mm / 340 g
Degré de protection « IP »	55 (contenant intact)
Niveaux du capteur de vent (anémomètre)	5 ÷ 60 Km/h (avec anémomètre de 0,4 Hz par Km/h)
Niveaux du capteur solaire	5 ÷ 60 Klux (avec anémomètre « Volo S »)
Longueur du câble de signal (haut, bas, capteurs)	maximum 30 m si proximité d’autres câbles, sinon 100 m
