Caractéristiques
- Type de produit: Photocellule
- Caractéristiques: Infrarouge

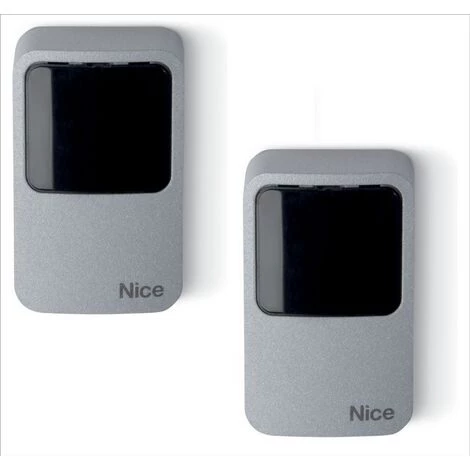

Ce dispositif est une cellule photoélectrique (c’est-à-dire un détecteur de présence de type D, selon la norme EN 12453) avec sortie relais. Fa fait partie de la série Era-EP et est destiné aux systèmes d’automatisation des portes, portails, portes de garage et autres. Type de produit : détecteur de présence pour automatismes de portails et portes (type D selon EN 12453). n Technologie adoptée : interpolation optique directe entre TX etRX, avec rayon infrarouge modulé. n Alimentation : sans pont électrique : 24 Vac/Vdc (limites : 18 ÷ 35 Vdc et 15 ÷ 28 Vac) ;avec pont électrique : 12 Vac/Vdc (limites : 10 ÷ 18 Vdc ; 9 ÷ 15 Vac). n Consommation maximale de courant : environ 55 mA (TX + RX).Angle du faisceau émis par le TX : 20° (± 25%). n Angle de la zone de détection du RX : environ 20°, sans cône de réduction ; 8°, avec cône de réduction (± 25%). n Contact Relais de sortie : Max 500 mA et 48 Vac/Vdc n Durée de vie des contacts : plus de 600 000 opérations avec une charge AC11 ou DC11. Temps de réponse : moins de 30 ms n Débit : capacité utile 15m ; portée maximale 30m (avec pont électrique « +10m. » coupé). Le débit peut être réduit de 50% en présence des phénomènes suivants les conditions atmosphériques (brouillard, pluie, poussière, etc.), ou elle peut être réduite de 30% lorsque le cône est présent dans le RX, ce qui réduit l’angle de la zone de réception à 8°. n Capacité de détection : objets opaques de plus de 50 mm, présents sur l’axe optique entre TX et RX (vitesse maximale de 1,6 m/s). n Grade de protection : IP 44 n Utilisation en atmosphère acide, saline ou potentiellement explosif : non. n Température de fonctionnement : -20 ÷ +50°C n Montage : éléments fixés à l’un des en face l’un de l’autre, sur deux parois verticales parallèles ou sur un support de colonne. n Système de réglage de l’alignement entre TX et RX : oui. n Dimensions (élément unique) / Poids (somme des deux éléments) : 50 x 80(h) x 37 mm / 532 g
